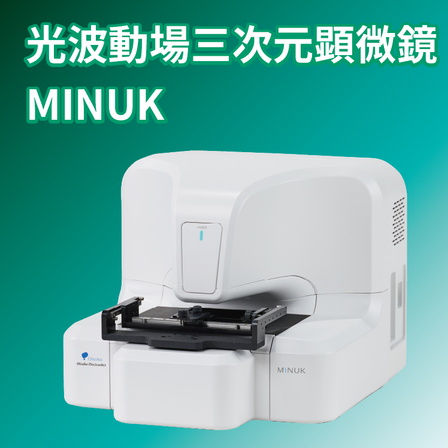

光波動場三次元顕微鏡 MINUK
nmオーダーの透明な異物・欠陥の評価が可能！フォーカス不要で高速測定 目視では見えないフィルム表面を可視化・定量化
『MINUK』は、目視では見えない透明フィルム表面を可視化・定量化できる 光波動場三次元顕微鏡です。 nmオーダーの形状情報を非接触・非破壊・非侵襲で取得可能。ワンショットで 深さ方向の情報も併せて取得することにより、目視では見えない透明フィルム 表面の傷や欠陥の断面形状や三次元形状を可視化し数値化することが可能です。 高速で広範囲をマッピングし情報を得ることができるスティッチング機能に より、観察したい場所を素早く見つけ、詳細情報を取得することが可能です。 【特長】 ■nmオーダーの透明な異物・欠陥の評価が可能 ■1ショットで瞬時に深さ方向の情報を取得 ■フォーカス不要で高速測定が可能 ■非破壊・非接触・非侵襲で測定が可能 ■任意の面を高速でスキャンし測定位置の決定が容易 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様(一部)】 ■分解能(x,y)：691nm(ワンショット)、488nm(合成) ■視野(x,y)：700×700μm ■分解能(z)：10nm(位相差) ■視野(z)：±700μm ■サンプルサイズ：100×80×t20mm(汎用サンプルホルダ取付時) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
MINUK
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（2）
カタログをまとめてダウンロード
この製品に関するニュース（3）
-
第16回 FILMTECH JAPAN（2025年11月12日～14日）
2025年11月12日（水）から14日（金）まで、幕張メッセで「第16回 FILMTECH JAPAN - 高機能フィルム展 - 」が開催されます。 大塚電子のブースでは「光波動場三次元顕微鏡 MINUK」をはじめ、「ラインスキャン膜厚計」、「スマート膜厚計」などフィルム関連の測定装置を展示致します。 各種資料を取り揃えて、皆様のご来場をお待ちしております。
-
Webセミナー：【次世代半導体工程を支える大塚電子のソリューションご紹介（2025年12月4日）
半導体のさらなる微細化が限界に近づく中、新たな技術アプローチとして中間工程を含むアドバンストパッケージ工程が注目を集めています。 本セミナーでは、こうした業界の最新動向を踏まえ、大塚電子の計測・分析機器がどのように課題解決に貢献できるかをご紹介します。実際の測定事例や最新トピックスも交えながら、最先端のソリューションをわかりやすく解説します。
-
Webセミナー：【特別セミナー 光波動場三次元顕微鏡を用いた培養細胞の観察とその応用（2025年11月19日）
本セミナーでは、外部講師に東京理科大学薬学部 准教授 草森 浩輔 先生をお招きし、「波動場三次元顕微鏡を用いた培養細胞の観察とその応用」というテーマでご講演いただきます。 近年、ラベルフリーによる細胞観察技術は生命科学研究において注目を集めている。従来の蛍光標識を用いた方法は有用である一方、標識操作に伴う細胞機能への影響や長期観察の制限が課題とされてきた。光波動場三次元顕微鏡（3D-OWFM）は、光の波動性を利用して物質内部構造を非侵襲的かつ高精細に可視化できる新しい顕微鏡であり、これまで主に工業材料として用いられるプラスチックフィルムなどの傷や異物の検出や解析に応用されてきた。 我々は、大塚電子株式会社製3D-OWFM（MINUK）を用いることでラベルフリーで生細胞の形態や構造を観察可能であることを実証し、そのバイオ実験における有用性を評価してきた。 本講演では、これまでの研究成果を紹介するとともに、3D-OWFMによるバイオ実験へのさらなる応用可能性について議論する。
