ラインスキャン膜厚計【インラインタイプ】

ラインスキャン方式の採用で「抜け」のない全面フィルム検査を実現!

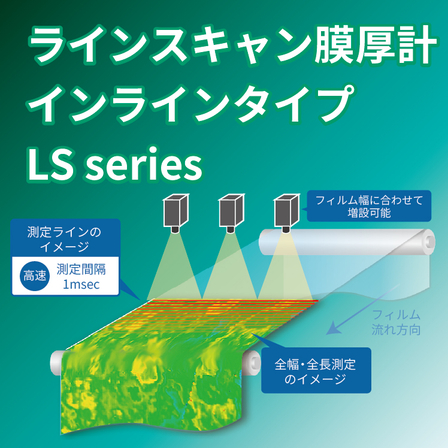

「ラインスキャン膜厚計(インラインタイプ)」は、インラインでの フィルム生産現場においてフィルムの膜厚を全幅・全長測定できる装置です。 独自の分光干渉法に新たに開発した高精度膜厚演算処理技術を組み合わせる ことで、最短0.001秒毎の測定間隔で500mm幅(1台使用時)のフィルムの 膜厚測定が可能。 また、膜厚測定の専門メーカーだからできる充実サポートや、バタつきに 強い光学系を採用しているなどといった特長が備わっております。 【特長】 ■ラインスキャン方式の採用で「抜け」のない全面フィルム検査を実現 ■膜厚測定の専門メーカーだからできる充実サポート ■高速・高精度に測定が可能 ■バタつきに強い光学系を採用 ■幅広のサンプル(TD方向に最大10m測定可能) ■ハード・ソフト共にオリジナル設計 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。

大塚電子製品ページ

基本情報

【仕様】 ■膜厚範囲:0.1~300 μm ■測定幅:500 mm~最大10 m ■測定間隔:1 ms~ ■装置サイズ(W×D×H):81×140×343 mm ■重量:4 kg(ヘッドのみ) ■最大消費電力:AC100V±10% 125VA ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
