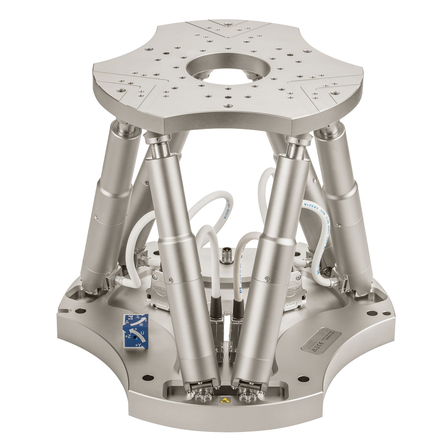

【光学向け】ヘキサポッド H-840.G2IHP
ナノメートル分解能で6自由度アライメントを実現する高剛性ヘキサポッド
光学システムや精密測定分野では、サブミクロンレベルでの位置合わせと6自由度制御が、装置性能や測定精度に大きく影響します。特にレーザー光学系や干渉計、フォトニクス評価装置では、高剛性かつ高分解能なアライメント機構が求められます。H-840.G2IHP ヘキサポッドは、パラレルキネマティクス構造による高い剛性とダイナミクスを備え、ナノメートル分解能での6自由度位置決めを実現します。コンパクト設計により、光学ベンチや検査装置への統合にも適しています。 【活用シーン】 ・光学系の高精度アライメント ・レーザー光学システムの位置調整 ・干渉計および精密測定装置 ・フォトニクスデバイス評価 【導入の効果】 ・6自由度同時制御による効率的なアライメント ・ナノメートル分解能での精密位置決め ・高剛性構造による安定した測定環境 ・光学装置への容易な統合
基本情報
【特長】 ・駆動軸 6軸 ・トラベルレンジ XY＝±50mm、Z=±25mm、θxθy＝±15度、θz＝±30度 ・最小移動量：XY＝40nm、Z=20nm、θxθy＝0.2µrad、θz＝0.4µrad ・最大速度：2.5mm/秒、30mrad/秒 ・耐荷重：30Kg（水平時） ・任意回転中心設定 【当社の強み】 ドイツ本社で50年以上にわたり培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格帯
納期
型番・ブランド名
H-840.G2IHP
用途／実績例
ライフサイエンス（生体位置決め） マイクロ部品製造検査 マイクロマニピュレーション 産業用アライメントシステム 光学部品の組み立て＆位置合わせ 各種検査
