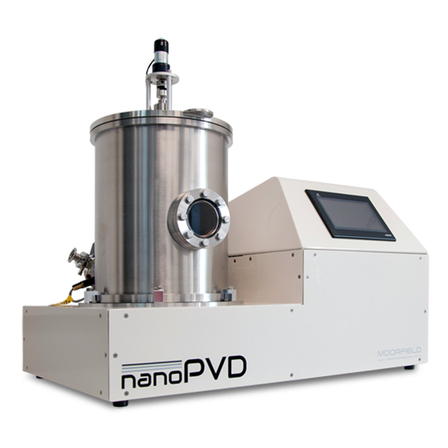

◆nanoPVD-T15A◆ 高性能 有機膜・金属膜蒸着装置
限られたラボスペースを有効活用できる小型ベンチトップサイズ装置に、最新の真空蒸着技術の全てを収納しました。
OLED, OPV, OTFT等の有機材料用・温度応答性/安定性に優れた高性能有機ソースLTE（最大4源）、交換・メンテナンスが容易に行える金属蒸着ソースTE（最大2源）を採用、手動運転モードから、自動連続多層膜、同時成膜の自動モードでの運転も可能です。 コンパクトサイズにも関わらず、基本性能・膜質・均一性・操作性の全てを犠牲にせず、スタンドアローン大型機と同様の性能を実現しました。 更に簡単タッチパネル操作でPLC全自動制御。 難しい操作手順を必要とせずどなたでも直感的に操作ができる分かりやすいHMI。 リモートソフトウエア「IntelliLink（インテリリンク）」付属：USBケーブルでWindows PCに接続し、装置運転状況モニター、ログ保存、オンライン/オフラインレシピ作成保存、故障解析などが可能です。 限られた開発現場・ラボスペースを最大限有効活用ができる省スペース設計・メンテナンス性にも優れたコンパクトサイズ真空蒸着装置です。
基本情報
◉寸法：804(W) x 530(D) x 600(H)mm ◉重量：40kg〜70kg（装置構成による） ◉優れた基本性能 ・到達真空度 5x10-5Pascal ・高性能ターボ分子ポンプ搭載 ・〜Φ4inch基板 ◉蒸着源 ・金属蒸着源 TE x 最大2基 ・有機蒸着源 LTE x 最大4基（抵抗加熱TEと混在の場合、2基まで） ◉7"タッチパネル ◉連続成膜 ・成膜プログラム自動制御 ・30種類のレシピ登録 ・高精度ワイドレンジ真空ゲージ ◉豊富なオプション ・基板回転 ・上下昇降 300mmストローク ・基板シャッター ・ドライポンプ（RP標準） ・USBでWindows PCに接続、ログの保存管理
価格情報
当社までお問い合わせ下さい。
納期
型番・ブランド名
nanoPVD-T15A
用途／実績例
・OLED, OPV, OTFT等の液晶 有機物薄膜開発 ・光学薄膜、装飾膜等の産業用途 ・電子基板、半導体基板等の薄膜開発 ・コーティング材料、薄膜材料の開発
関連動画
カタログ（37）
カタログをまとめてダウンロード
この製品に関するニュース（60）
-
◆HTEヒーター◆ 高真空るつぼ加熱ヒーター Max1500℃
HTEヒーターは最高使用温度1500℃の真空装置用高温加熱ヒーターです。 蒸発温度の高い材料も蒸発することができますので、低温有機蒸着（～ 800℃）セルから高温抵抗加熱蒸着（～ 1500℃）MBEセルまで、真空高温ヒーター・蒸着セルとして幅広い様々な用途に活用頂けます。 シャッター・アクチュエータ、水冷ジャケットも用意。 800℃以上の高温ヒーター仕様は、内部シールドを備え、断熱・熱遮蔽を考慮した設計。 【主仕様】 ■最高制御温度：800℃、又は1500℃ ■使用環境：真空中・不活性ガス（*O2 は800℃まで） ■ヒーター：タングステンフィラメント ■るつぼ容積：1cc（最大充填量1.5cc） ■るつぼ材質：アルミナ ■ケース材質：SUS304, 又はモリブデン ■熱電対：K、又はC 【オプション】 ⚫︎るつぼ材質：PBN, グラファイト, 石英 ⚫︎ヒーター：NiCr 線, カンタル線（*O2 用） ⚫︎るつぼ容積：10cc（最大充填量15cc） ⚫︎シャッター：空圧式, 又はモーター駆動 ⚫︎水冷ジャケット ⚫︎コントローラー（ヒーター・シャッター制御）
-
★★テルモセラ・ジャパン_薄膜実験装置_「PRODUCTS GUIDE 2022」★★
半導体・電子デバイス・燃料電池・ディスプレイなどの研究開発用各種実験装置、薄膜実験装置を紹介。 研究開発分野向け、各種薄膜実験装置・コンポーネントを紹介します。 【nano Benchtopシリーズ】 卓上型・ハイパフォーマンス！nano Benchtopシリーズ薄膜実験装置 コンパクトサイズに、高機能・ハイスペックな薄膜装置を収納 【MiniLabフレキシブル薄膜実験装置】 多彩な装置構成、必要なコンポーネントを要求仕様に合わせて組み合わせ構成する「フレキシブル実験装置」 ● 掲載装置 - nanoPVD-S10A卓上型マグネトロンスパッタリング装置 - nanoPVD-T15A卓上型有機膜・金属膜蒸着装置 - nanoCVDグラフェン合成装置 - ANNEAL卓上型ウエハーアニール装置 - MiniLabシリーズフレキシブル薄膜実験装置 - MiniLab-GBグローブボックス式薄膜実験装置 - 他、コンポーネント類
-
★☆★☆【MiniLab（ミニラボ）】シリーズフレキシブル薄膜実験装置★☆★☆
MiniLab薄膜実験装置は、豊富なオプションから必要な成膜方法・材質に応じて都度最適なコンポーネント、制御モジュールを組み込むことにより、セミカスタムメイドで無駄を省いたコンパクトな装置を構築することができます。モジュラー式制御ユニットをPlug&Play 感覚で搭載することにより応用範囲が広がり、様々な薄膜プロセス実験への応用が可能になります。 【MiniLab薄膜実験装置 構成モジュール】 ◎ 製作範囲 抵抗加熱蒸着（TE）、有機蒸着（LTE）、電子ビーム蒸着（EB）、スパッタリング（SP）、CVD、ドライエッチング 【スモールフットプリント・省スペース】 ・シングルラックタイプ（026）：590(W) x 590(D)mm ・デュアルラックタイプ（060）：1200(W) x 590(D)mm ・トリプルラックタイプ（125）：1770(W) x 755(D)mm 【優れた操作性・直観的操作画面】 Windows PC、または７”タッチパネル。熟練度を問わない簡単操作、安全にも最大限配慮しております。チャンバー内部品調整、材料交換以外の全ての操作はPC/HMI画面で行います。
-
ウエハーアニール装置【ANNEAL】Max1000℃ APC自動圧力制御 MFC x3系統 Φ4〜6inch基板対応
Max1000℃、MFC最大3系統、APC圧力制御、4"〜最大6"基板対応、 高真空アニール装置（<5 × 10-7 mbar） [ANNEAL]は、ウエハー等の基板を安定したプロセス雰囲気にて高温熱処理が可能な研究開発用アニール装置です。 高真空水冷式SUSチャンバー内に設置した加熱ステージにより最高1000℃までの高温処理が可能です。チャンバー内にはヒートシールドが設置されインターロックにて安全を確保。マスフローコントローラは最大3系統まで増設が可能、精密に調整されたプロセスガス圧力での焼成作業が可能です（APC自動プロセス制御システムオプション）。 又、フロントビューポート、ドライスクロールポンプ、特殊基板ホルダー、熱電対増設、などオプションも豊富。 チャンバー内加熱ステージは、プロセスガス雰囲気・処理温度により３種類のバリエーションがあります。 ・ハロゲンランプヒーター：Max500℃ ・C/Cコンポジットヒーター：Max1000℃（真空中、不活性ガスのみ） ・SiCコーティングヒーター：Max1000℃（真空、不活性ガス、O2）
-
ホットステージ【基板加熱機構】超高温基板加熱ステージ Max1800℃_Φ2〜Φ6inch
半導体, 電子デバイス等の開発, 真空薄膜プロセス用【高温基板加熱機構】 シリコン基板, サファイア基板, 化合物基板他様々な成膜実験用に活用いただけます。 CVD, スパッタ等の真空装置用超高温Max1800℃基板加熱条件に応じたエレメント、材料の選定が可能 ◉ 超高真空・不活性ガス・O2・各種プロセスガス雰囲気に対応 ◉ 基板上下/回転機構及びRF/DCバイアス印加可能 ◉ 雰囲気に応じたエレメントの選択： NiCr, Inconel, タングステン, グラファイト, CCコンポジット, グラファイト（SiCコーティング, PBNコーティング） CCコンポジット（PGコーティング） ◉ 各種真空フランジ接続：ICF, VF ◉ 熱電対付属 ◉ その他オプション：モーターコントローラ, 温度制御ユニット, トランスボックス
