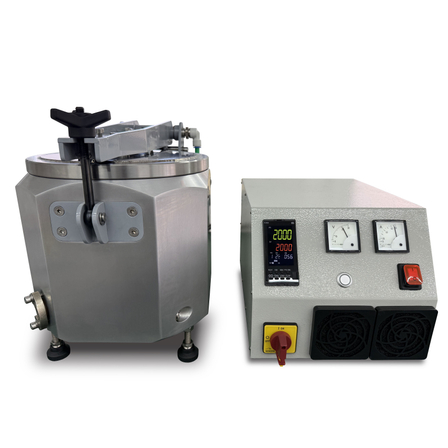

真空炉『Mini-BENCH 超高温卓上型実験炉』
卓上小型サイズ実験炉・省スペース 最高使用温度2000℃！ 還元雰囲気用メタル炉も製作致します。
◉ 卓上サイズ 省スペース：328(W) x 220(D) x 250(H)mm（*2inch用チャンバー参考値） ◉ カスタマイズ自在なヒーター構造： - 円筒状ヒーター：るつぼ内サンプル焼成（固形物、粉体、粒形、ペレット形状サンプル用） - 面状ヒーター：Φ1"〜Φ6"ウエハー、小片チップ焼成用 ◉ 昇温時間最速約15分（1500℃）、降温1500℃→100℃まで約40分（真空、およびガス置換雰囲気） ◉ ハイスペック&ハイコストパフォーマンス ◉ シンプルな構成、優れた操作性 実験室での小片試料の超高温加熱実験、新素材研究開発などのさまざまな試料加熱実験が、簡単な操作で行えます。 本体は小型でありながらよりさまざまな分野の研究開発にお使いいただけます。
基本情報
◆装置構成◆ ご予算・目的に応じてご要望の構成をご提案致します。 (A)最小構成：チャンバー + 温度制御ユニット (B)上記最小構成(A) + 真空排気系（ポンプ、ゲージ、バルブ・真空配管類） ◆基本仕様◆ ・ヒーター：C/Cコンポジット, PGコートC/Cコンポジット(カーボン炉）, タングステン(メタル炉) ・断熱材：グラファイトフェルト材(カーボン炉）, タングステン/モリブデン(メタル炉), 又はタングステン/モリブデン多層シールド(メタル炉) ・温度制御：デジタルプログラム調節計、C熱電対 ・到達真空度：1x10-2Pascal（*但し空炉の場合） ・電源仕様：AC200V 50/60HZ 三相 6KVA ・冷却水：3L/min, 0.4Mpa 25〜30℃ ◆コントロールボックス仕様◆ ・プログラム温度調節計 ・DC電源装置、又は外付トランスボックス ・電流、電圧計 ・ヒーター回路トリップSW ・主電源SW ◆オプション◆ ・真空排気系 ・特注るつぼ 他
価格情報
-
納期
型番・ブランド名
Mini-BENCH furnace
用途／実績例
◆主な応用アプリケーション◆ ・新素材開発 ・材料分析 ・その他各種先端材料開発に応用
