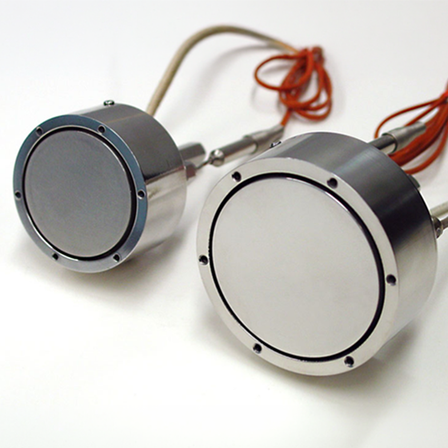

【SH 高温基板ヒーター】PVD, CVD用 Max1100℃
CVD, PVD（蒸着, スパッタ等）均熱性・再現性に優れた高真空 超高温 ウエハー・小片チップ加熱用 プレートヒーター
ヒータープレートにインコネルもしくはBNプレートを採用した、熱放射効率が良く、均熱性に優れた成膜装置・真空薄膜実験用高真空対応ホットプレートです。 【ラインナップ】 ◎ SH-IN（インコネルプレート）：φ1.0〜φ6.1inch 真空・O2・活性ガス用 ◎ SH-BN（BNプレート, Moカバー）：φ2.1〜φ6.1inch 真空・不活性ガス用 【特徴】 ◎ 最高温度1100℃（SH-BN）, 850℃（SH-IN） ◎ 短時間昇温 ◎ 面内温度分布 ±2%以内 ◎ 制御精度・再現性±1℃ ◎ 低価格 ◎ 短納期（標準約2週間 *フランジ付き, 回転・上下機構, 取付ブラケット付きなどは除く）
基本情報
大学・官公庁研究機関で真空薄膜実験用に多数の採用実績がある信頼性高い超高温真空用 プレートヒーターです。独自の方法で高真空用に放電対策絶縁処理された端子部、超高温均一加熱が得られる様工夫された抵抗発熱式加熱ブロックを内蔵、ヒータープレート表面を短時間で高温まで加熱昇温することができます。 ◆ヒーター仕様◆ ◎ 使用発熱体 ・NiCr（SH-IN型）, W/BNコンポジット（SH-BN型） ◎ 最高使用温度 ・850℃（SH-IN型）, 1100℃SH-BN型 ◎ 対応基板サイズ ・1〜6inch（*1, 1.6inchはインコネルタイプのみ） ◎ 使用雰囲気 ・SH-IN：真空（1x10-7Torr）, 不活性ガス, 大気, O2, NH3, SiH4, CH4他 ・SH-BN：真空（1x10-7Torr）, 不活性ガス, H2, He, CH4, C（*O2不可） ◎ 基板固定用サンプルクリップ付属 ◆オプション仕様◆ ◎ 真空フランジ（JIS, ICF, ISO） ◎ 基板回転, 上下昇降機構 ◎ ヒーターコントローラ Model. BWS-PS/HC-Mini
価格情報
-
納期
型番・ブランド名
SH-IN series, SH-BN series
用途／実績例
半導体・電子部品基板基礎技術開発分野でのCVD, PVD（PLD, ALD, 蒸着, スパッタリング）などの薄膜実験、物性研究、材料分析などの研究開発用途に最適、又、生産用途装置での活用も可能です。
詳細情報
-
SH-IN-2.2inch-サンプル固定クリップ SH-IN-2.2inch-サンプル固定クリップ
-
SH-IN-1.6inch custom heater Inconel 1.6inch heater right angled CF114 flange
-
SH-BN-1.6inch heater with bracket SH-BN-1.6inch heater with bracket
-
SH-IN-2.2inch-裏面支柱x4設置例 SH-IN-2.2inch-裏面支柱x4設置例
-
SH-IN-2.2inch customer heater CF203 flange, Heater quarter faced
-
SH-IN-1.6inch-600℃昇温中 SH-IN-1.6inch-600℃昇温中
-
SH-IN-2.2inch-R【基板回転機構】 SH-IN-2.2inch-rotation stage CF114 base flange
-
【ターゲット・カルーセル】基板ヒーターオプション 【PLD (Pulsed Laser Deposition) システム用自動ターゲット回転機構】 ・ターゲットサイズ：1inch or 2inch ・ターゲット数：最大3個まで ・接続フランジ：8inch (ICF203) ・自公転：ターゲット選択（公転）、ターゲット回転（自転） ・19inchラックマウント式専用コントローラー
関連動画
ラインアップ（12）
| 型番 | 概要 |
|---|---|
| SH-IN-1.0inch | 加熱部Φ1.0inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-IN-1.6inch | 加熱部Φ1.6inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-IN-2.2inch | 加熱部Φ2.2inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-IN-3.1inch | 加熱部Φ3.1inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-IN-4.1inch | 加熱部Φ4.1inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-IN-6.1inch | 加熱部Φ6.1inch Max 850℃ インコネルプレート 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He, O2 |
| SH-BN-1.0inch | 加熱部Φ1.0inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
| SH-BN-1.6inch | 加熱部Φ1.6inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
| SH-BN-2.2inch | 加熱部Φ2.2inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
| SH-BN-3.1inch | 加熱部Φ3.1inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
| SH-BN-4.1inch | 加熱部Φ4.1inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
| SH-BN-6.1inch | 加熱部Φ6.1inch Max 850℃ BNプレート（Moカバー付き） 使用雰囲気：真空（1x10-7Torr〜760Torr）, Ar, N2, H2, CH4, He |
