レンズ外観検査装置
一般的な顕微鏡目視測定に比べ圧倒的な高精度を実現！高精度CMOSカメラで短時間・高再現性を可能にします。

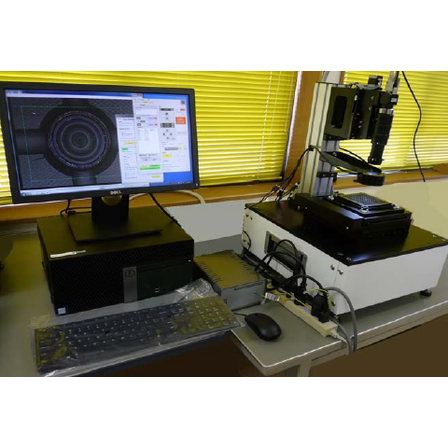

『レンズ外観検査装置』は、一般的な顕微鏡目視測定に比べ、圧倒的な高精度と高再現性を短時間で実現する検査装置です。 高速高解像度カメラと工夫された照明系を搭載。手動でサンプルをセットするだけで自動検査を行い、レンズ単体からモジュールまで幅広く対応します。異物や傷、クラックの検出に対応し、インライン化にも容易に対応可能です。 【特長】 ■高速高解像度カメラと工夫された照明系 ■レンズ単体とモジュールの双方の検査に対応 ■異物や傷、クラック等の検査が可能 ■サンプル搭載後は自動で検査を実行 ■インラインにも容易に対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■構成：1200万画素CMOSカメラ、Fマウントレンズ（倍率2倍）、LED透過面照明、個別点灯LEDリングライト照明、画像処理用パソコン、Camera Link画像入力ボード、モーターコントローラボード、LCDディスプレイ ■画素分解能：約2.75μ/画素 ■視野サイズ：約11mm×8.25mm ■透過照明サイズ：120mm×100mm ■Z軸ストローク：約10mm ■画像処理機能：輝度ムラ補正、サンプル位置の自動認識、自動2値化（平均輝度、オフセットに対する2値化）、自動外観測定（面積平均径、外接矩形の長さ） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■小型レンズ（スマホ含む）の外観検査 ■レンズ単体とモジュールの双方の検査 ■異物や傷、クラック等の検査 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
