針先端部検査装置
検査後の商品は確かな品質保証が可能！インラインで24時間の全自動化を実現する高精度測定装置
当装置は、検査後の品質保証を可能にする自動測定装置です。 非接触測定が可能で刃先を傷つけず、測定者の技量に依存すること無く接触圧・測定角度・視差が出ません。任意の測定回転角度や測定サンプリング数が自由に設定でき、より高精度の測定が可能です。また、測定速度も速くインラインでの24時間全自動化が容易に構築でき、刃物扱いによるケガのリスクを解消します。結果の自動データ保存や良品/不良の自動判定、不良発生時のアラート出力も可能です。 【特長】 ■非接触測定が可能で刃先を傷つけない ■測定者の技量に依存せず測定精度が一定 ■任意の測定回転角度、測定サンプリング数が自由に設定可能 ■結果の自動データ保存・自動判定（良品/不良）が可能 ■不良発生時の自動アラート出力が可能 ■インラインの24時間全自動化が容易に構築可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【構成】 ■ワーク保持用治具 ■工具筐体 ■回転機構 ■電動Y軸ステージ（ストローク50mm） ■電動位置決めコントローラ ■カメラ照明台 ■測定開始ボタン、緊急停止ボタン ■PC、モニター ■カメラ：CMOSカメラ2500万画素 ■レンズ：テレセントリック倍率0.5倍 ■照明：LED面照明（視野角調整可） ■照明電源：PCによるUSB制御 ■視野サイズ：約25.6mm×25.6mm ■画像合成機能：Y軸及び回転 ■画素分解能：約5μ/画素 ■CAD比較検査（オプション） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例

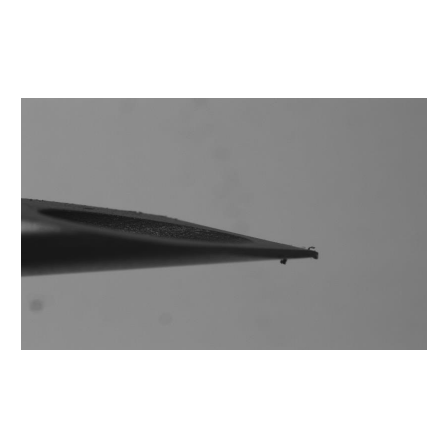

【用途】 ■工業用、医療用などの針の先端形状測定 ・針先端ネック部の寸法測定 ・針全体の曲がり ・針先端部の突起物（カエリ） ・異物検査 ・汚れ検査 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
