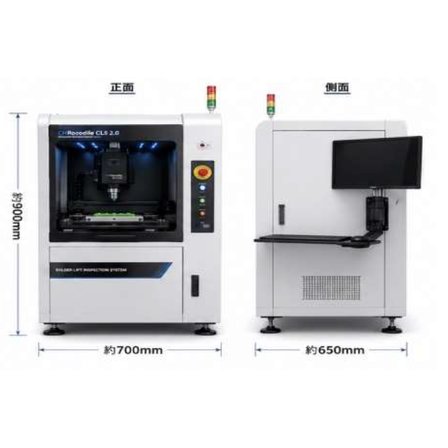

浮き検査測定装置
ワイヤーの半田部分の浮き検査を高速高精度で実現！鏡面や複雑な形状にも対応する高精度センサー搭載製品
『浮き検査測定装置』は、ワイヤーの半田部分の浮き検査を高速高精度で行う製品です。潰れ高さを測定することにより、電気的な非導通の検査をいたします。 色収差共焦点原理を用いた高精度の超高速センサーにより、36000ライン/秒の測定速度で、ライン当たり測定点数1,200点測定が可能です。測定精度は±2μm。センサーの入射光と検出光は同じ経路をたどるためシャドーイングを無視でき、複雑な形状や鏡面でも正確に測定できます。さらに、他の部位の段差、異物、キズ、突起、膜厚なども大面積で短時間検査測定が可能です。卓上機から全自動型24時間インラインにも容易に対応いたします。 【特長】 ■ワイヤーの半田部分の浮き検査を高速高精度で実施 ■潰れ高さの測定により電気的な非導通を検査 ■鏡面や複雑な形状のワークも正確に測定可能 ■卓上機から全自動型24時間インラインまで対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■構成（一例）：電動X・Yステージ、手動Zステージ、サンプル保持用冶具、光学系取付架台、測定及び制御用パソコン、専用対物レンズ群、モーターコントロールボード、LCDディスプレイ ■測定速度（1秒あたりのライン数）：3600 ■ライン長：2.36 mm〜11.9 mm（レンズ交換） ■測定範囲（Z方向）：0.68 m〜10.6 m（レンズ交換） ■開口数（NA）：0.77〜0.22（レンズ交換） ■ライン当たり測定点数：1200 ■Z方向分解能：0.8μm（レンズ交換） ■測定可能角度：90°±50°〜±13°（レンズ交換） ■重量：約 6.2kg（センサー部） ■大きさ：346 × 185 × 135mm（センサー部） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■ワイヤーの半田部分の浮き検査 ■電気的な非導通の検査 ■段差・異物・キズ・突起・膜厚などの測定検査 ■鏡面や複雑な形状のワーク測定 ■卓上型および全自動24時間インライン検査 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
