高速異物検査装置
一般的な顕微鏡目視測定に比べ、圧倒的な高精度、高再現性を短時間で実現！高精度CMOSカメラによる自動異物測定

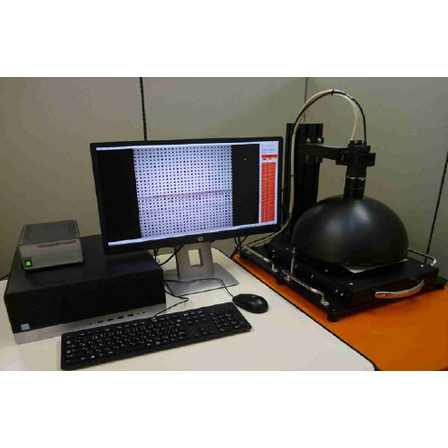

当製品は、樹脂プレートの異物測定を自動的に行う測定装置です。 手動でサンプルを搭載し、検査は自動で行います。高速高解像度カメラと特殊ドーム照明を用いることで、一般的な顕微鏡目視測定に比べ、高精度CMOSカメラにより圧倒的な高精度、高再現性を短時間で実現いたします。また、インラインにも容易に対応いたします。 【特長】 ■手動でサンプルを搭載し、検査は自動実行 ■高速高解像度カメラと特殊ドーム照明を採用 ■高精度CMOSカメラにより圧倒的な高精度・高再現性を実現 ■インラインにも容易に対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様・機能】 ■サンプルサイズ：約200mmΦ ■検査範囲：160mmΦ ■画素分解能：約22.5μ/画素 ■作動距離：約181mm ■機能：輝度ムラ補正、サンプル位置の自動認識 ■自動処理：自動2値化、自動異物測定、統計処理 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■樹脂プレートの異物測定 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
