【電子材料向け】多検体ナノ粒子径測定システム
電子材料の性能向上に貢献する、使いやすい粒径・粒度分布測定装置
電子材料業界では、製品の性能を最大限に引き出すために、材料の粒子径制御が重要です。特に、ナノ粒子を含む材料においては、粒子径の均一性が製品の品質を左右します。不適切な粒子径分布は、材料の特性劣化や性能低下につながる可能性があります。当社の多検体ナノ粒子径測定システムは、光散乱法を採用し、0.6nm～10μmの範囲で粒子径を測定できます。最大5検体の連続測定が可能で、電子材料の品質管理と性能向上に貢献します。 【活用シーン】 ・半導体材料の研究開発 ・ディスプレイ材料の品質管理 ・電池材料の性能評価 【導入の効果】 ・材料の特性評価の効率化 ・製品の品質向上 ・研究開発の加速
基本情報
【特長】 ・動的光散乱法を採用 ・最大5検体連続測定が可能 ・高速測定 ・コンパクトボディ(装置幅24cm) ・コンタミレス 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、画期的な新製品を提供しています。分析機器事業では、新素材解析のコアテクノロジーである光散乱の技術を応用し、粒子径測定装置を提供しています。
価格帯
納期
型番・ブランド名

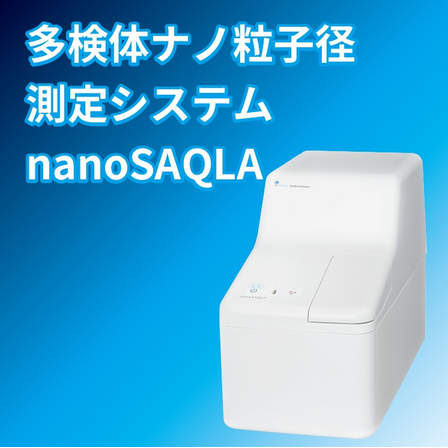

nanoSAQLA
用途／実績例
【用途】 ■研究開発 ■生産技術・品質管理 など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（6）
カタログをまとめてダウンロード
