多角度測定での動的光散乱測定
後方・側方・前方の3角度での動的光散乱測定で分離能を向上
通常の動的光散乱測定では後方か側方のいずれか1方向の散乱角度で測定を行い、粒子径を求めますが、多角度測定では後方・側方・前方の3角度で動的光散乱測定を行います。各角度で測定した散乱光強度の自己相関関数に対して最適解となる粒子径分布を解析します。これにより、1角度での粒子径分布解析では困難であった隣接した粒子径分布の分離能が向上し、粒子径分布の分離が可能になります。
基本情報
●希薄から濃厚溶液(~40%)まで幅広い濃度範囲の粒子径・ゼータ電位測定が可能 ●標準フローセルで粒子径とゼータ電位を連続して測定が可能
価格帯
納期
用途/実績例
●高分子・化学工業分野 エマルション(塗料・接着剤)の分散・凝集制御 ラテックスの表面改質(医薬用・工業用) 高分子電解質(ポリスチレンスルフォネート・ポリカルボン酸など)の機能性の研究 機能性ナノ粒子 紙・パルプの製紙工程制御およびパルプ添加材の研究 ●セラミックス・色材工業分野 セラミックス(シリカ・アルミナ・酸化チタンなど) 無機ゾルの表面改質・分散・凝集制御 顔料(カーボンブラック・有機顔料)の分散・凝集制御 スラリー状サンプル 浮遊選鉱物の捕集材吸着の研究
カタログ(2)
カタログをまとめてダウンロードこの製品に関するニュース(3)
-

【2026年12月9日(水)~11日(金)】「SEMICON Japan」出展のお知らせ
当社は、東京ビッグサイトで開催される「SEMICON Japan」に出展いたします。 半導体製造プロセスからアプリケーションまでを網羅し、先進技術を体験できます。 大塚電子では、ラインスキャンのモックアップ、スマート膜厚計などを展示予定。 ぜひ当社ブースにて実機をお近くでご覧ください。 皆様のご来場をお待ちしております。
-

【2026年9月30日(水)~10月2日(金)】「高機能フィルム開発・製造展」出展のお知らせ
大塚電子株式会社は、幕張メッセにて開催される 「高機能フィルム開発・製造展」に出展いたします。 当社ブースでは新製品「光波動場三次元顕微鏡 MINUK」をはじめ、 「ラインスキャン膜厚計」などフィルム関連のインライン検査装置、 研究開発用膜厚計、リタデーション測定装置の実機展示をいたします。 今年は「透明体の傷や異物を可視化・定量化できる事例」や 「抜けのない全面フィルム検査事例」などラボ評価から生産管理まで使える 具体的な資料を取り揃えて、皆様のご来場をお待ちしております。
-

JASIS2026へ出展します

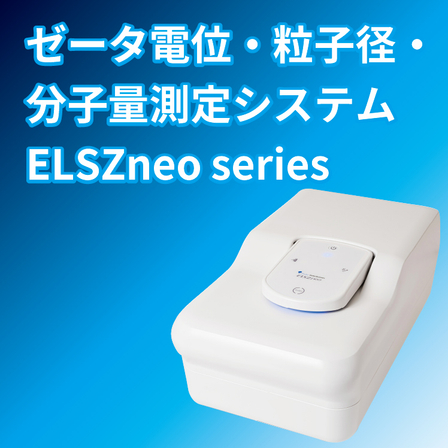

2026年9月2日(水)から4日(金)まで、幕張メッセで「JASIS 2026」が開催されます。 大塚電子ではゼータ電位・粒子径・分子量測定システム ELSZneo、光波動場三次元顕微鏡 MINUK等の弊社製品を展示します。 ぜひ弊社ブースにて実機をお近くでご覧ください。 皆様のご来場をお待ちしております。
